MT2000系列--壁挂式直流电源

一、概述

MT2000系列壁挂电源系统是我公司专为小容量电力直流系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二、系统功能特点

1、适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，

安装、维护方便。可安装3个3.0A/220V、

5.0A/110V自然冷模块。降压单元具有自动硅链降压功能，

最大电流3A,冲击电流30A/0.5S。监控器采用LCD显示，

汉字菜单，按键操作，可实现系统参数设置、

系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，

提供RTU、CDT、MODBUS三种通讯规约选择,

可与电站自动化系统连接。监控器实现电池电压、控母电压，

控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。PT供电时系统自动限制输出功率。

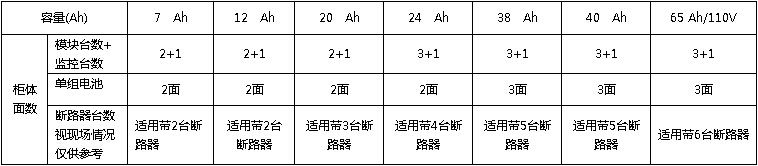

2、柜体容量：选型对照表

柜体面数+模块台数、馈线回路数标配2合2控、电池容量及型号、直流电压等级等相关因素有关，

一般情况下有：（以220V系统为例，柜体尺寸：680×650×260mm）

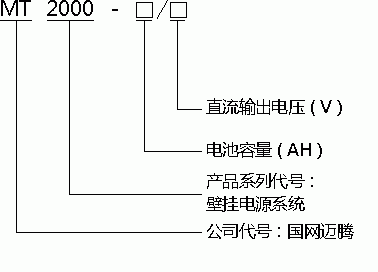

三、型号命名

四、系统技术指标

交流输入电压： 220V±20%

PT供电电压(可选)： 100V±10%

电网频率：50Hz±10%

功率因数：≥0.85

输出电压范围：90V-140V连续可调（对于110V系统）

                     180V-280V连续可调（对于220V系统）

输出限流：0.2A-3A（单模块220VDC系统）

输出限流：0.2A-5A（单模块110VDC系统）

稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.1%

均流度：    ≤5%

效率：≥93%

输出过压保护：280V±2V(220V), 140V±2V(110V)

绝缘电阻：≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

可闻噪音: ≤55Db

外形尺寸：560（宽）×680（高）×265（厚）

重量：20KG(满配置)

五、使用环境

在海拔2500米以下工作。

环境温度不低于－5℃，不高于＋45℃，在设备停用期间（包括储存、运输）的环境温度允许为－40℃～＋60℃。

环境最大相对湿度不超过90%（环境温度20±5℃）.

运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。

安装地基无剧烈震动和冲击，垂直斜度不超过5°。在室内场合下使用。

不符合以上条件的特殊使用单位应定货时提出，取得协议，以保证本产品具有需要的技术要求并可靠地工作。

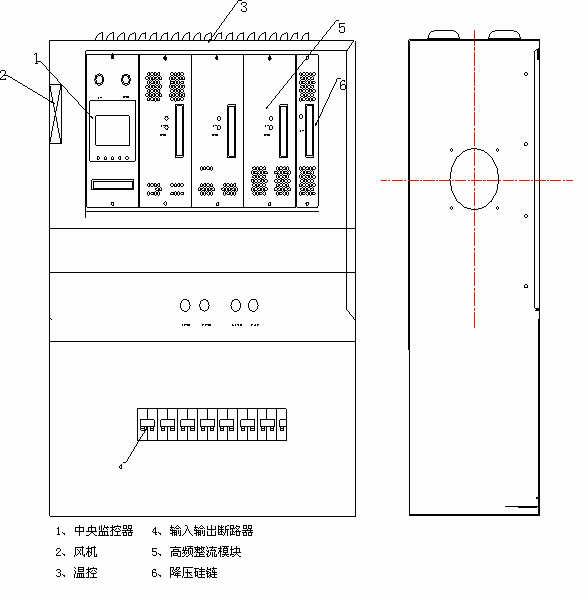

六、系统外形尺寸

七、系统配置说明

系统采用模块化结构，可根据用户要求灵活配置，输出电压有3种规格：220V,110V；降压单元有2种规格：110V和220V；可输入2路交流自动切换，其中第2路交流可使用PT100V供电，PT供电时自动限制输出功率，确保PT工作正常。系统配置主要包括：高频开关电源型号：MT22003/T(220V)   模开关电源MT11005/T(110V)、中央监控器型号：PSM-T10、降压硅链型号：J20

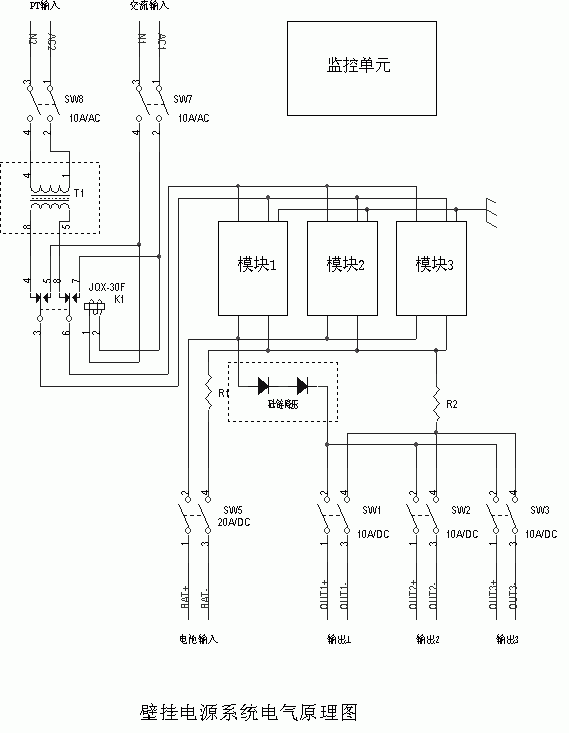

八、系统电气原理图

 九、系统安装

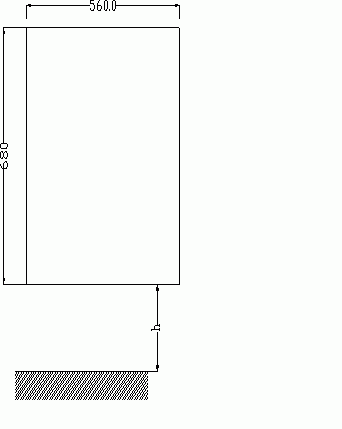

1、壁挂式电源柜的外形尺寸为:680X560X265(高X宽X深),机柜门采用下开结构。安装人员应依工程设计图，在确保便于维护和足够的行人通道等前提下，合理规划安装高度。

壁挂式安装位置示意图

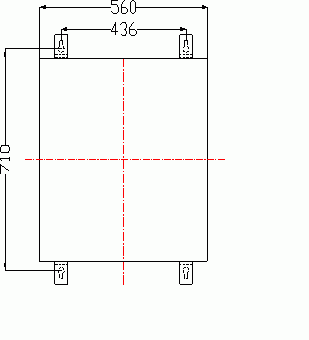

2、确定挂架安装孔位

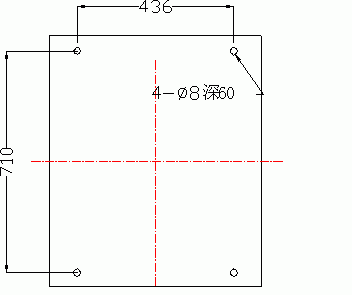

如图确定挂架孔位，用记号笔划出安装孔位置，再用冲击钻钻孔。



3、开预留孔

挂架上固定孔径为Φ9mm，采用的膨胀螺杆规格为Φ8X80mm，所以钻头应选用Φ8，冲孔深应达到60mm。另外，孔位要与墙垂直且防止偏心。
